画流程图工具 Graphviz 教程 - subgraph

更新日期: 2018-09-28 阅读次数: 3054 分类: graphviz

Subgraph 的名字需要以 cluster 为前缀,否则不生效。

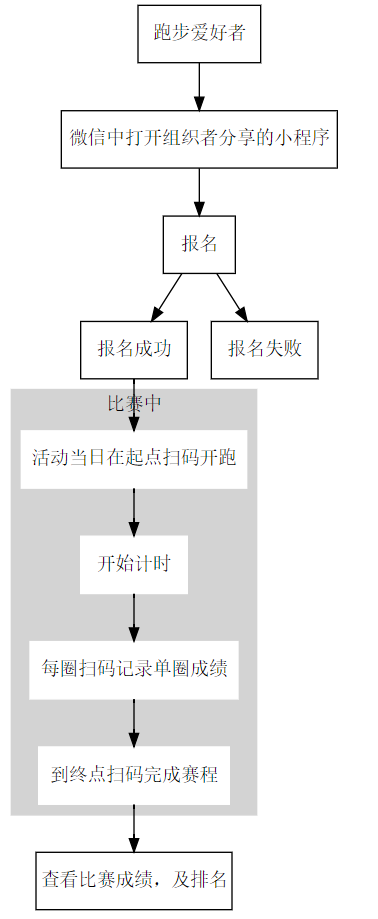

一个跑步小程序的流程图

digraph dg {
	node [shape=box, margin=0.2]

	跑步爱好者
	-> 微信中打开组织者分享的小程序
	-> 报名
	-> 报名成功

	报名
	-> 报名失败

	subgraph cluster_match {
		node [style=filled, color=white]
		style = filled
		color = lightgrey

		活动当日在起点扫码开跑
		-> 开始计时
		-> 每圈扫码记录单圈成绩
		-> 到终点扫码完成赛程

		label = "比赛中"
	}

	到终点扫码完成赛程
	-> 查看比赛成绩,及排名

	报名成功
	-> 活动当日在起点扫码开跑

	报名失败 [];
}

Tips

还是不加分号比较方便编辑。
