画流程图工具 Graphviz 教程 - 简介

更新日期: 2018-10-04 阅读次数: 5625 分类: graphviz

Graphviz 是贝尔实验室开发的一套“所想即所得”的画流程图工具。

优势

可以用纯文本编辑

  • 适合 git 管理
  • 可以 git 管理之后,协作编辑就方便了

基本概念

Graphviz 分为两种类型的图

  • Graph 没有方向的图,元素之间只有连线,没有箭头方向
  • Digraph 元素之间,用带方向的箭头连接。Direction Graph

Graph 无向图

graph pic1 {
        a -- b;
        b -- c;
}

画流程图工具 Graphviz,简介及基础教程

Digraph 有向图

digraph pic1 {
        a -> b;
        b -> c;
}

画流程图工具 Graphviz,简介及基础教程

Ubuntu 上安装 graphviz

sudo apt-get install graphviz

查看是否安装成功

$ dot -v

dot - graphviz version 2.38.0 (20140413.2041)
libdir = "/usr/lib/graphviz"
Activated plugin library: libgvplugin_dot_layout.so.6
Using layout: dot:dot_layout
Activated plugin library: libgvplugin_core.so.6
Using render: dot:core
Using device: dot:dot:core
The plugin configuration file:
        /usr/lib/graphviz/config6a
                was successfully loaded.
    render      :  cairo dot fig gd map pic pov ps svg tk vml vrml xdot
    layout      :  circo dot fdp neato nop nop1 nop2 osage patchwork sfdp twopi
    textlayout  :  textlayout
    device      :  canon cmap cmapx cmapx_np dot eps fig gd gd2 gif gv imap imap_np ismap jpe jpeg jpg pdf pic plain pla
in-ext png pov ps ps2 svg svgz tk vml vmlz vrml wbmp x11 xdot xdot1.2 xdot1.4 xlib
    loadimage   :  (lib) eps gd gd2 gif jpe jpeg jpg png ps svg xbm

上面是 ubuntu 16.04 的默认版本,18.04 的默认版本是 graphviz version 2.40.1 (20161225.0304)

graphviz 的版本

这个项目是开源的,目前放在 gitlab 上,https://gitlab.com/graphviz/graphviz

最新的版本是,2.40.1,2017年发布的。

我看一直在维护,我就放心了。

一些基本图形

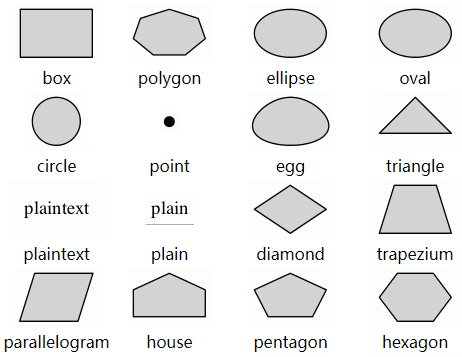

节点形状

https://graphviz.gitlab.io/_pages/doc/info/shapes.html

画流程图工具 Graphviz,简介及基础教程

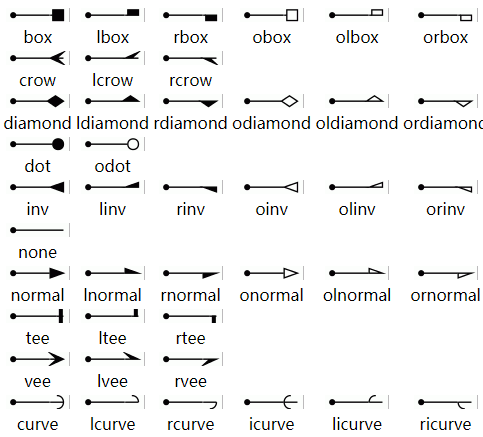

箭头的形状也有很大的选择空间

https://graphviz.gitlab.io/_pages/doc/info/arrows.html

画流程图工具 Graphviz,简介及基础教程

基本命令

生成图片

dot test.dot -T png -o /mnt/d/test.png

中文乱码

graph pic1 {
        百度搜索 -- 大象笔记
        Google 搜索 -- 大象笔记
}

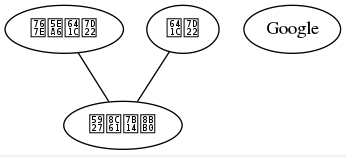

生成的 PNG 中,中文显示为乱码。

画流程图工具 Graphviz,简介及基础教程

方块式样的乱码通常代表缺少字体,这跟 PHP 在 Ubuntu 服务器上生成图片,不指定字体是一个现象。

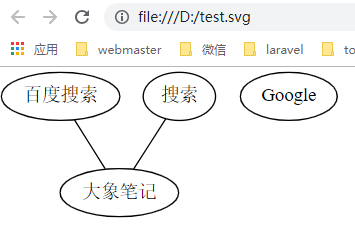

第一种解决方案是,生成 SVG 的结果,而不是 PNG

画流程图工具 Graphviz,简介及基础教程

然后 Google 浏览器中打开。

第二种方法是,在 dot 文件中指定字体,但是在 Windows WSL 下,我没有测试成功。我也懒得测试了,还是 SVG Chrome 这个方案最方便。

节点描述中包含空格导致被拆分成两个节点

解决方案一,使用 label

graph pic1 {
        google [label="Google 搜索"];
        百度搜索 -- 大象笔记
        google -- 大象笔记
}

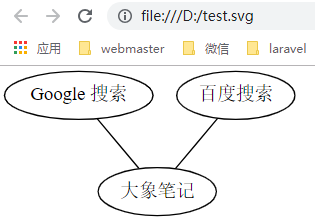

画流程图工具 Graphviz,简介及基础教程

解决方案二,加双引号

graph pic1 {
        百度搜索 -- 大象笔记
        "Google 搜索" -- 大象笔记
}

三方接口及实现

https://github.com/CodeFreezr/awesome-graphviz

例如,有个 js 的实现,可以在网页上实时编辑。

VIM 中编辑的实时预览

https://www.cnblogs.com/vash0/p/7044217.html
